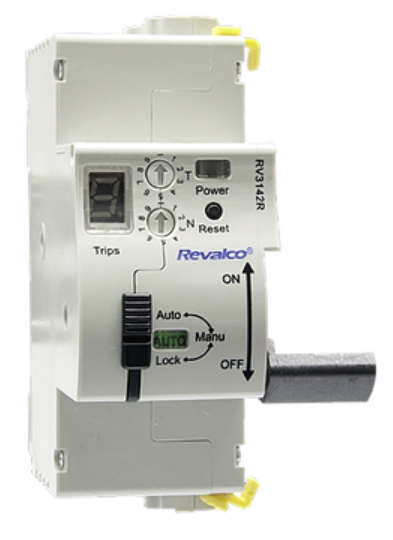

Reconectador automático 2 módulos compatible serie RV31

Aplicación

RV3142 es un reconector automático, que puede examinar y recerrar el circuito por sí mismo.
Con el reconectador en el modo AUTO, y el circuito abierto, el rearme se producirá después del tiempo programado en el primer comando de programación. Este periodo de tiempo se mantendrá durante los sucesivos rearmes automáticos, hasta los 9 que permite el dispositivo procederá a bloquearse, indicandose mediante una señal de alarma a través de los contactos de salida.

Para quitar esta situación de bloqueo, debe supervisarse in situ el problema del circuito léctrico por personal cualificado, poniendo el reconectador en modo MANUAL antes de realizar la operación. Una vez solventado el problema, se debe presionar el botón RESET para que el contador digital de disparos vuelva a 0 y se cambia el modo de operación de MANUAL a AUTO. Subiendo la maneta hasta la posición inicial, el LED se pone verde; indicando que la situación de bloqueo ha pasado y vuelve a tener un funcionamiento normal.

Datos técnicos

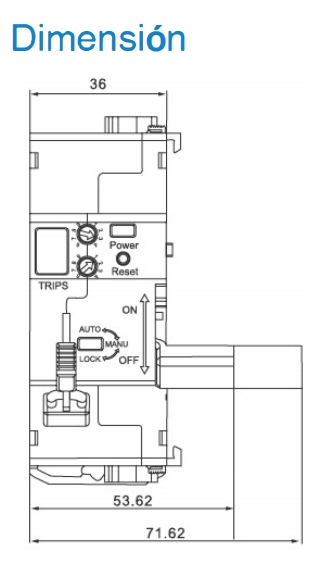

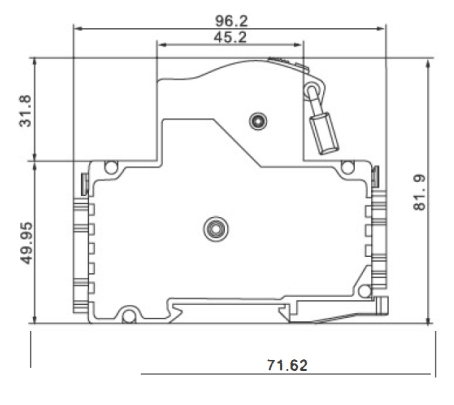

- Dimensiones: 2 módulos (36 mm)
- Tensión nominal: 230 VAC
- Frecuencia nominal: 50/60Hz
- Vida útil mecánica: > 8.000 rearmes
- Tiempo de disparo: Disparo <0.2s Rearme>0.3s
- Nº rearmes: Ajustable, hasta 9 rearmes.
- Tiempo entre rearmes: Ajustable, 0-10-20-30-45-60-90-120-150-180 segundos
- Grado de Protección: IP20
- Temperatura amb. de operación: -25ºC / +55ºC
- Humedad relativa amb: <95%

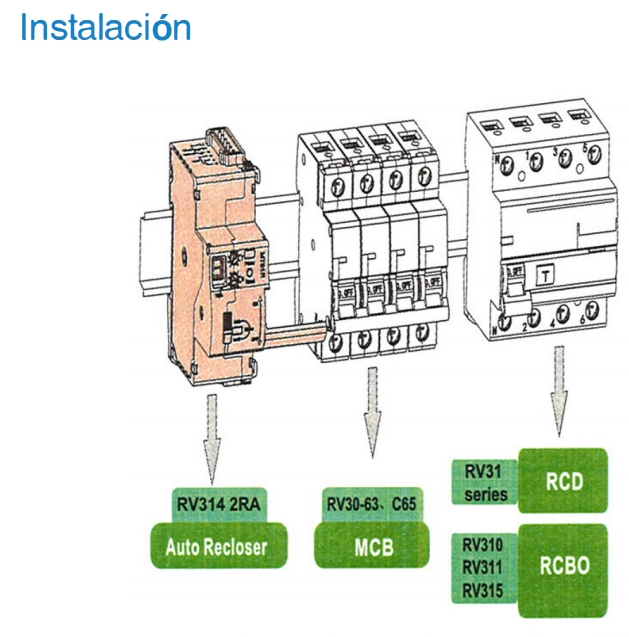

- RV3142RA empleo en diferenciales monofásicos y trifásicos

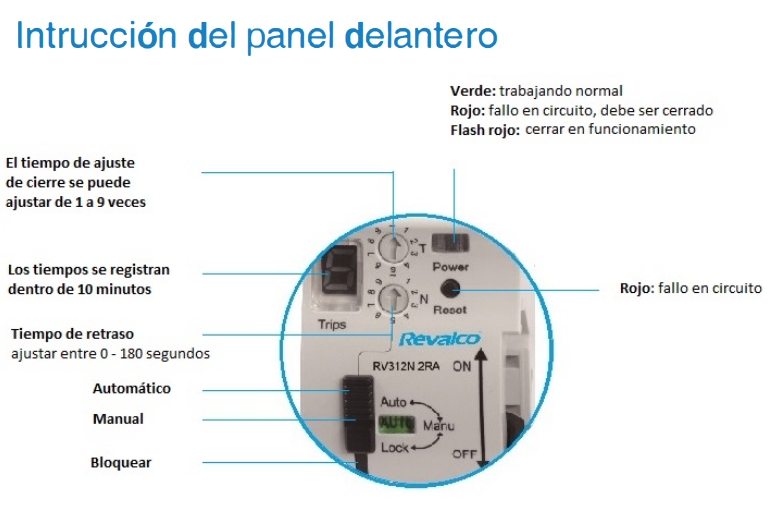

Modo de operación

AUTO: Función de rearme automático en la condición de trabajo, así como los contactos abiertos y cerrados funcionan correctamente.
MANU (manual): Función de rearme automático deshabilitada, contactos abiertos y cerrados desabilitados.
LOCK (bloqueo): El dispositivo no se podrá rearmar ya que tendrá un mecanismo de seguridad previamente instalado manualmente.
